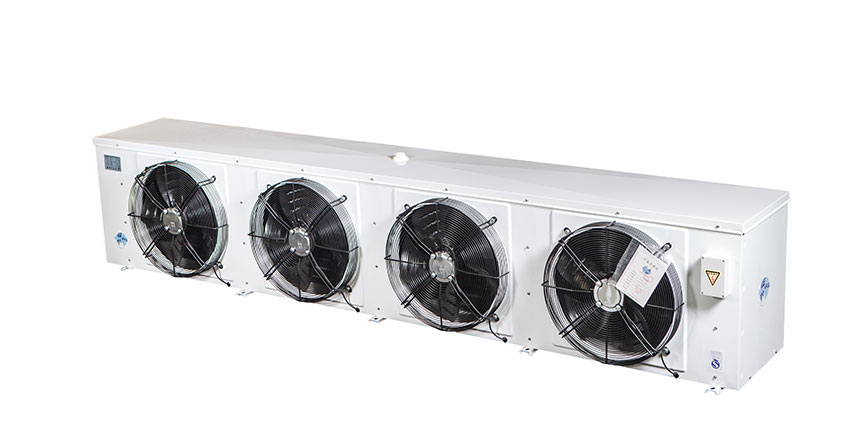

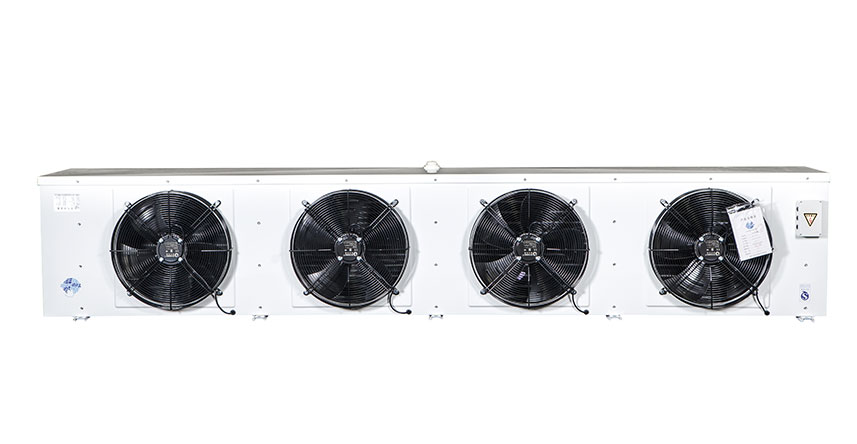

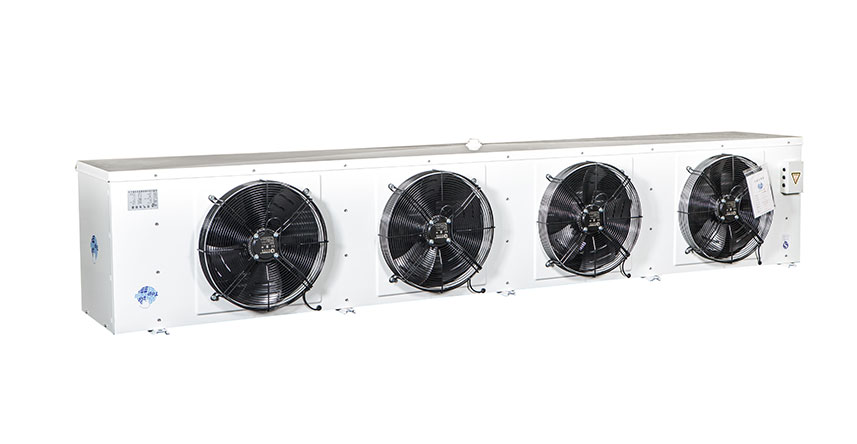

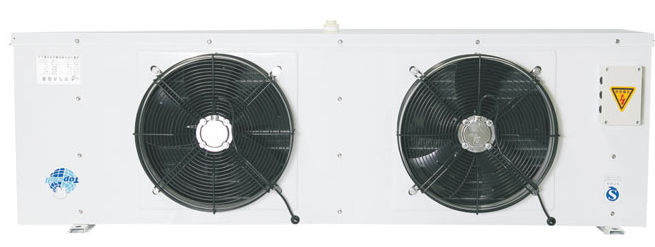

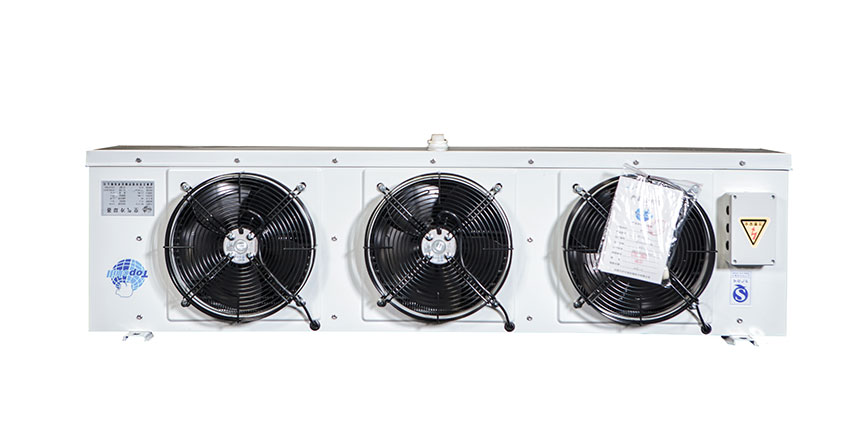

D系列冷风机是一种配套于氟利昂制冷机组使用的库内冷却降温设备,按适用温度来分,分为DL、DD、DJ三种系列,可分别适用于不同的库温,DL系列冷风机主要适用于0℃左右的保鲜库,DD型冷风机主要适用于-18℃冷藏库,DJ型冷风机,主要适用于-25℃以下的冷冻库。
该系列产品具有如下特点:
1.专为保鲜、冷冻、冷藏而设计;
2.外壳采用优质钢板,表面喷塑、耐腐蚀、外形美观;
3.盘管采用错排或平行方式,利用机械胀管,使铜管与翅片紧密结合,换热效果好;
4.优质不锈钢电加热管均匀分布于盘管中,除霜效果好;电热管融霜采用电热铝套管与翅片孔紧贴,易散热、寿命长;
5.冷风机设计宽度合理,风叶与铝翅片间距均大于三分之一风叶直径确保有足够的有效风量;
6.可根据客户要求采用长距离送风风筒;
7.特殊用途的产品请与天奇公司各分销处联系。

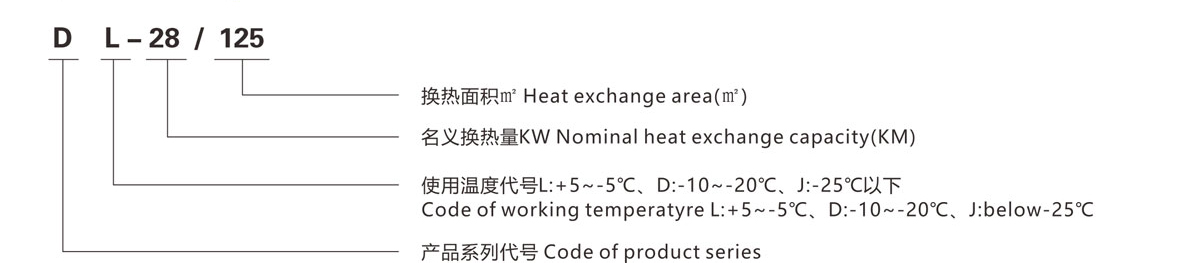

型号说明:
产品型号及对应参数:
型号 | 长 | 宽 | 高 | 吊顶安装孔位置尺寸 | 排水接管外径 | 间距 | |||||
L | B | H | D | E | E1 | E2 | E3 | F | W | ||
DL-2/10 DD-1.2/7 |
730 | 420 | 475 | 340 | 510 | 105 | G1" | 300 | |||
DL-3/15 DD-2.1/12 DJ-1.2/8 |
1280 | 420 | 475 | 340 | 1060 | 105 | G1" | 300 | |||
DL-4.3/20 DD-2.6/15 DJ-1.9/12 |
1280 | 420 | 475 | 340 | 1060 | 105 | G1" | 300 | |||
DL-5.3/25 DD-3.9/22 DJ-2.3/15 |
1580 | 420 | 475 | 340 | 1360 | 105 | G1" | 300 | |||
DL-8.4/40 DD-5.3/30 DJ-3.1/20 |
1380 | 490 | 600 | 380 | 1110 | 95 | G1" | 350 | |||
DL-12/55 DD-7.0/40 DJ-4.7/30 |
1750 | 490 | 600 | 380 | 1480 | 95 | G1" | 350 | |||
DL-17/80 DD-11/60 DJ-6.2/40 |
1920 | 580 | 680 | 510 | 1650 | 840 | 95 | G1" | 400 | ||
DL-23/105 DD-14/80 DJ-8.5/55 |
1920 | 580 | 680 | 510 | 1650 | 840 | 95 | G1" | 450 | ||
DL-28/125 DD-18/100 DJ-11/70 |
2420 | 580 | 680 | 510 | 2150 | 740 | 700 | 95 | G1" | 450 | |
DL-35/160 DD-21/120 DJ-13/85 |
2720 | 580 | 680 | 510 | 2450 | 840 | 800 | 95 | G1" | 500 | |
DL-40/185 DD-25/140 DJ-16/100 |
3120 | 580 | 680 | 510 | 2850 | 740 | 700 | 700 | 95 | G1" | 500 |
DL-46/210 DD-28/160 DJ-18/115 |
3520 | 580 | 680 | 510 | 3250 | 840 | 800 | 800 | 95 | G1.5" | 500 |
DL-52/260 DD-35/200 DJ-22/140 |
3520 | 680 | 680 | 580 | 3250 | 840 | 800 | 800 | 95 | G1.5" | 500 |
DL-66/330 DD-44/250 DJ-26/170 |
3520 | 680 | 740 | 580 | 3250 | 840 | 800 | 800 | 95 | G1.5" | 610 |
DL-82/410 DD-54/310 DJ-33/210 |
3520 | 940 | 910 | 630 | 3250 | 840 | 800 | 800 | 95 | G1.5" | 610 |
DL-94/470 DD-63/360 DJ-39/250 |
3020 | 1040 | 960 | 720 | 2750 | 940 | 900 | 95 | G1.5" | 630 | |
DL-116/580 DD-77/440 DJ-47/300 |
3320 | 1040 | 1010 | 720 | 3050 | 1040 | 1000 | 95 | G2.0" | 630 |
